HASZNÁLATI ÚTMUTATÓ SPF-71E PINK SAMSUNG

Ellenőrizze, hogy a csomag tartalmazza-e az összes alább felsorolt tartozékot.

Használati útmutató

Garancialevél

Hálózati csatlakozókábel

Hálózati adapter

USB csatlakozókábel

Elölnézet/Hátulnézet

1 Menü (MENU) gomb (A menü megjelenítése)
2 Iránygombok
3 Kiválasztás (ENTER) gomb (Lejátszás / Leállítás diavetítés közben)
4 Vissza (BACK) gomb
5 Diavetítés gomb (A diavetítés azonnali indítása)
6 Kensington zár
7 Tápfeszültség csatlakozóaljzat
8 Be-/kikapcsoló gomb
9 SD memóriakártya nyílás
10 USB Downstream csatlakozó (USB tárolóeszköz csatlakoztatásához)
11 USB Upstream csatlakozó (számítógép csatlakoztatásához)

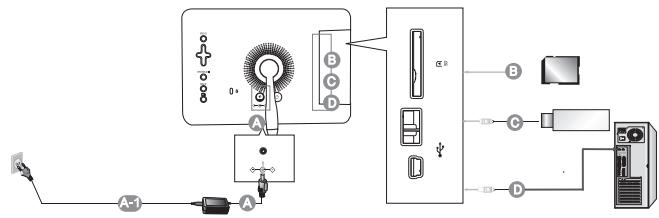

Csatlakozások

Csatlakoztassa a hálózati adaptert a készülék hátlapján található tápfeszültség csatlakozó aljzathoz.

Csatlakoztassa a hálózati csatlakozó kábelt a hálózati adapterhez.

A-1 Csatlakoztassa a hálózati kábelt a fali aljzathoz. Az itt szereplő képek csak illusztrációk, a készülék illetve a tartozékok eltérhetnek az itt látottaktól.

A memóriakártya nyílásba helyezze be a memóriakártyát. (A készülékkel csak SD kártya használható.)
Csatlakoztassa a digitális képkeretet egy USB-kompatibilis tárolóeszközhöz.
Csatlakoztassa a digitális képkeretet a számítógép USB-csatlakozójához egy USB-kábellel.

A firmware frissítése

Előkészületek

Digitális fotókeret, Firmware frissítőfájl, SD kártya vagy hordozható USB memória

Látogasson el a www.samsung.com honlapra a firmware legújabb frissítési lehetőségéért.

Csatlakoztassa az SD kártyát vagy az USB memóriát a számítógéphez.

Csatlakoztassa az SD kártyát vagy az USB memóriát a számítógéphez.

Másolja a firmware frissítőfájlt az SD memóriakártyára vagy az USB memóriára.

A firmware frissítőfájlt a gyökérkönyvtárba kell másolni.

Csatlakoztassa az SD-kártyát vagy az USB-memóriát a digitális képkerethez.

Távolítsa el a számítógépből az SD kártyát vagy USB memóriát, és csatlakoztassa a digitális fotókerethez.

Kapcsolja be a digitális fotókeretet.

Frissítés

A Vissza (BACK) gombbal lépjen a fömenüre.

Az iránygombokkal válassza ki egymás után a [Settings] -> [Update/Reset] -> [Firmware Update] menüelemeket.

Nyomja meg a kiválasztás (ENTER)gombot, és adja meg a frissítőfájl helyét. Várjon, amíg megjelenik a frissítés elkészültét jelző üzenet.

Kapcsolja ki a digitális fotókeretet.

Távolítsa el az SD kártyát vagy USB memóriát.

Kapcsolja be a fotókeretet. Távolítsa el az SD-kártyát vagy az USB-memóriakártyát.

A digitális képkeret bekapcsolásához ismét nyomja meg a be/kikapcsoló gombot.

Működtetés

Ha 10 percen keresztül nem nyom meg egyetlen gombot sem, a készülék képernyővédő módra kapcsol. Diavetítés közben a készülék nem kapcsol képernyővédő módra.

Közvetlen gombfunkciók
MENU	Belépés a menübe / Kilépés a menüből.
Navigációs gombok	Választás a menüelemek közül, és beállítás.
	Funkció kiválasztása.
	Visszatérés az előző képernyőre.Ha két másodpercig lenyomva tartja ezt a gombot, a főmenüre lép.
	Diavetítés elindítása.Ha a diavetítést a [ ] gombbal indítja el, a készülék az utoljára lejátszott képeket kezdi megjeleníteni. Ha az utoljára lejátszott képek helyét megváltoztatta, a készülék automatikusan megkeresi őket, és lejátssza.
Ha megnyomja a MENU gombot, a kiválasztott elemhez tartozó menű megjelenik a képernyőn.
Ha egy mappát választ	Open, Copy, Delete
Ha bélyegképet választ	Start Slideshow, Copy, Copy All files, Delete, Delete All files, Set as background
Ha a külső memóriáról (SD kártya, USB memória) másol képet a belső memóriára, és kiválasztja a Settings (Beállítások) ->Options ( Lehetőségek) ->Frame Memory Copy (Másolás a fotókeret memóriájába) -> Resized (Átméretezés) funkciót, a fotókeret másolás előtt automatikusan csökkenti a képméretet, hogy ideális legyen a fotókeret képernyőjén történő megjelenítéshez.Az átméretezéssel azonban eltávolítja az EXIF (a fényképezőgépre vonatkozó) információkat. Az átméretezett képet csak a fotókereten történő megjelenítéshez használja. Ha sok képfájlt másol át egyszerre, az átméretezés végrehajtása hosszabb időt vesz igénybe.
Slide Show	Stop Slideshow, Slide Show Settings, Brightness, Rotate, Zoom, Aspect Ratio, Delete, Set as Background
A képernyőn csak 8000 (szélesség) × 8000 (magasság) képpontnál kisebb képek jelentethetők meg.
Clock
Date and Time, Time Format, Date Format, Clock Type

Settings

Ha megnyomja a MENU gombot, a kiválasztott elemhez tartozó menü megjelenik a képernyön.
Options	Language, Brightness, Direct Slideshow, Auto Fit Portrait Photo, Frame Memory Copy
Preference	Starting Mode, Screen Saver, Home Background, Auto Picture On/Off
Update/Reset	Firmware Update, Reset Settings, Product Information

Hibaelhárítás

Hibajelenség	Ok és teendő
A csatlakoztatott külső tárolóeszközt nem ismeri fel a fotókeret.	Ellenőrizze a fotókeret és a külső eszköz csatlakozását. Csatlakoztassa a fotókeret számítógéphez, és ellenőrizze a működési állapotot.
Hosszú ideig tart a következő kép megjelenítése.	Nagy felbontás vagy nagy fájlméret esetén eltart egy ideig, mire a kép megjelenik a képernyön.

Műszaki leírás

A 2/1984 (III.10.) IpM-BkM számú együttes rendelet szerint, a forgalmazó tanúsítja, hogy a Samsung gyártmányú, SPF-71E típusú készülék megfelel az alábbi műszaki jellemzőknek:

Műszaki adatok		Műszaki leírás
Modellnév		SPF-71E
Kijelző	Típus	17cm TFT (analóg)
	Felbontás	480 x 234
Támogatott formátumok		JPEG (progresszív, CMYK JPEG nem támogatott)
Beépített memória		120 MB
Tápfeszültség	Névleges teljesítmény Külső	Külső egyenáramú adapter (12V, 2A, 24W)
	Teljesítmény felvétel	Normál üzemmód: kevesebb mint 7 WKikapcsolva: kevesebb mint 1 W
General	Méretek (sz x ma x mé):	217,5 x 156,5 x 43 mm
	Tömeg	496,3 g

A modell valamint a műszaki jellemzők a termék fejlesztése érdekében előzetes bejelentés nélkül változhatnak.

Figyelem! Fontos biztonsági figyelmeztetések

(A termék használatba vétele előtt olvassa el a terméken található jelzéseknek megfelelő részeket.)

FIGYELEM

Áramütés veszély! Ne nyissa ki a burkolatot!

Figyelem: az áramütés elkerülése érdekében ne nyissa ki a készülék burkolatát. A készülék belsejében nincsen olyan alkatrész, melyet a használónak kell karbantartani. Mindenféle javítást és karbantartást szakképzett szerelővel végeztessen.

A villám szimbólum emberre veszélyes feszültség jelenlétét jelzi a készülék belsejében. Ne nyúljon a készülék belsejébe!

A felkiáltójel szimbólum azt jelzi, hogy a készülék használatára és karbantartására vonatkozó fontos tudnivalókat tartalmaz a készülékkel együtt csomagolt útmutató.

- A készülékház alján és hátulján található nyílások a szellőzést biztosítják. A megbízható működés érdekében ügyeljen arra, hogy ne takarja le a nyílásokat, nehogy a készülék túlmelegedjen.

• Ne takarja le a nyílásokat terítővel, stb.
• Ne tegye a készüléket ágyra, szönyegre, egyéb olyan puha anyagra, mely megakadályozza a megfelelő szellőzést.
• Ne tegye a készüléket zárt helyre, pl. beépített szekrénybe, csak ha a megfelelő szellőzés meg van oldva.

- Ne tegye a fotókeretet hőt kibocsátó készülék (pl. kályha, hősugárzó) közelébe, és óvja a közvetlen napsugárzástól.

- Ne tegyen a készülékre vízzel töltött edényt (pl. vázát), mivel ez áramütést, tüzet okozhat.

• Óvja a készüléket esötől, ne használja víz mellett (kád, mosogató, medence, stb.), és nedves helyen. Ha véletlenül mégis víz érné, húzza ki a hálózati csatlakozót, és forduljon a forgalmazóhoz. Tisztítás előtt húzza ki a hálózati csatlakozót a konnektorból.

- Ne terhelje kapacitásán túl a konnektort, a hosszabbító kábelt vagy az adaptert, mert ez tüzet vagy áramütést okozhat.

- A hálózati kábelt úgy vezesse, hogy ne léphessenek rá, ne szoruljon be bútor alá, ne tegyen rá nagy súlyt, ügyeljen a csatlakozó dugókra és az adapterre, különösen ott, ahol a kábel a készülékhez csatlakozik.

- Ha hosszabb időn keresztül nem szándékozik használni a készüléket, húzza ki a konnektorból, így megóvhatja egy esetleges villámcsapás okozta károktól.

- Mielött csatlakoztatja a hálózati kábelt az egyenáramú adapterhez, ellenőrizze, hogy az adapteren feltüntetett feszültség értéke megegyezik a rendelkezésre álló hálózati feszültséggel.

- Ne dugjon fémtárgyat a készülék nyílásaiba. Ezzel áramütés veszélyének teszi ki magát.

- Soha ne nyúljon a készülék belsejébe, óvja magát az áramütéstől. Csak szakképzett szerelő nyithatja fel a készülék burkolatát.

- A hálózati csatlakozó dugót ütközési tolja be a konnektorba. Amikor a dugót kihúzza a konnektorból, a dugót fogja meg, és ne a vezetéket. Ne nyúljon a hálózati vezetékhez nedves, vizes kézzel.

- Ha a készülék rendellenesen működik - főleg, ha különös hang vagy furcsa szag is kiséri

- azonnal húzza ki a konnektorból, és keresse fel a szervizt vagy a forgalmazót.

- Feltétlenül lépjen kapcsolatba hivatalos szervizközpontunkkal, ha a készüléket valamilyen különleges helyen kívánja üzembe helyezni. Különleges környezeti viszonyoknak számít a finom por, a vegyi anyagok jelenléte, a nagyon alacsony vagy nagyon magas hőmérséklet, a magas páratartalom, vagy ha a készüléknek hosszú időn keresztül folyamatosan, szünet nélkül kell működnie, pl. állomáson, repülőtéren. Ha nem kéri ki és tartja be szakembereink tanácsát, a készülék súlyosan megrongálódhat.

- Csak megfelelően földelt csatlakozó dugót és konnektort használjon a csatlakoztatáshoz.

- A nem megfelelő földelés áramütést vagy a készülék megrongálódását okozhatja (csak az 1-es osztályú elektromos berendezések esetén).

- A készülék feszültség-mentesítéséhez ki kell húznia a hálózati csatlakozó dugót a konnektorból. Ezért a készüléket könnyen megközelíthető konnektorhoz csatlakoztassa.

- Ne engedje, hogy a gyerekek rácsimpaszkodjanak a készülékre.

- A tartozékokat (adapter, stb.) olyan helyen tárolja, ahol a gyermekek nem férnek hozzá.

- Ne tegye a készüléket olyan helyre, amely nem biztonságos - labilis polc, ferde talaj valamint óvja a készüléket rázkódástól.

- Vigyázzon, hogy ne ejtse el a készüléket, és óvja ütéstől, rázkódástól. Ha a készülék megsérülne, húzza ki a konnektorból, és forduljon a szervizhez.

- Tisztításhoz húzza ki a hálózati csatlakozó dugót a konnektorból, és törölje le a készüléket puha, tiszta ruhával. A tisztításhoz ne használjon erős tisztítószert, vegyi anyagokat, benzint, alkoholt, hígítót, viaszt, óvja a készüléket rovarirtótól, légfrissítótől.

- Óvja a készüléket csöpögő víztöl, és vigyázzon, hogy ne öntse le.

- FIGYELMEZTETÉS: ÓVJA MAGÁTATÜZ VESZÉLYÉTÖL, SOHA NE HASZNÁLJON A KÉSZÜLÉK KÖZELÉBEN GYERTYÁT, NYÍLT LÁNGOT.

Európai megfelelőségi nyilatkozat

A CE jelöléssel ellátott termékek megfelelnek a (89/336/EEC), (92/31/EEC), (93/68/EEC) EMC direktíváknak és az Európai Közösség bizottsága által kiadott (73/23/EEC) direktívának.

A fenti direktíváknak való megfelelőség alapján a termék megfelel az alábbi európai szabványoknak:

EN55022, EN55024, EN61000-3-2, EN61000-3-3, EN55013, EN55020.
